一、項目規劃

充電樁其功能類似于加油站里面的加油機，可以固定在地面或墻壁，安裝于公共建筑和居民小區停車場或充電站內，可以根據不同的電壓等級為各種型號的電動汽車充電，充電樁的輸入端與交流電網直接連接，輸出端都裝有充電插頭用于為電動汽車充電，充電樁一般提供常規充電和快速充電兩種充電方式，人們可以使用特定的充電卡在充電樁提供的人機交互操作界面上刷卡使用，進行相應的充電方式、充電時間、費用數據打印等操作，充電樁顯示屏能顯示充電量、費用、充電時間等數據，充電樁在出廠投入市場使用之前需要用到一種ev充電樁老化測試平臺，但是現有的ev充電樁老化測試平臺占用的空間場所廣，占用了百分之二十的生產車間，而且時間管理困難，老化測試時間，標準化難統一，成本較高。
威爾華采用機柜帶輪子可移動式是一款專門用于交流充電樁老化試驗使用，老化系統主要包括車輛插座、車輛控制導引模擬電路、回饋負載、 可選三相升壓交流電源（適配電網電壓偏低時后面工位壓降大問題）、配套系統軟件等；
每個工位均有獨立所屬二維碼，可在老化時掃對應工位二維碼后再掃該工位老化的樁二維碼，方便電腦記錄該樁老化數據。
采用電阻負載老化（標配國、歐 32A、美三標、負載，兼容單三相），產品輸出電壓電流采集功能：節能負載自帶電壓電流采集功能，485 通訊直接讀取產品輸出，AC 電壓和電流，由電腦顯示產品輸出 AC 電壓電流。產品區負載區溫度采集功能：采用溫度采集模塊和特制感溫線，對產品區和負載區的溫度進行即時讀取。從而控制產品區和負載區的溫度在規格范圍內。產品輸入電壓采集功能：采用 AC/DC 電壓采集模塊采集產品輸入電壓，防止產品輸入電壓錯誤。
當某路充電樁未接入時，可通過控制軟件閉合旁路開關，旁路相應的充電樁即可完成收尾串聯。當任何1路充電樁故障時，可通過控制軟件閉合旁路開關即可旁路掉該路充電樁，將剩余的充電樁首尾串聯起來。

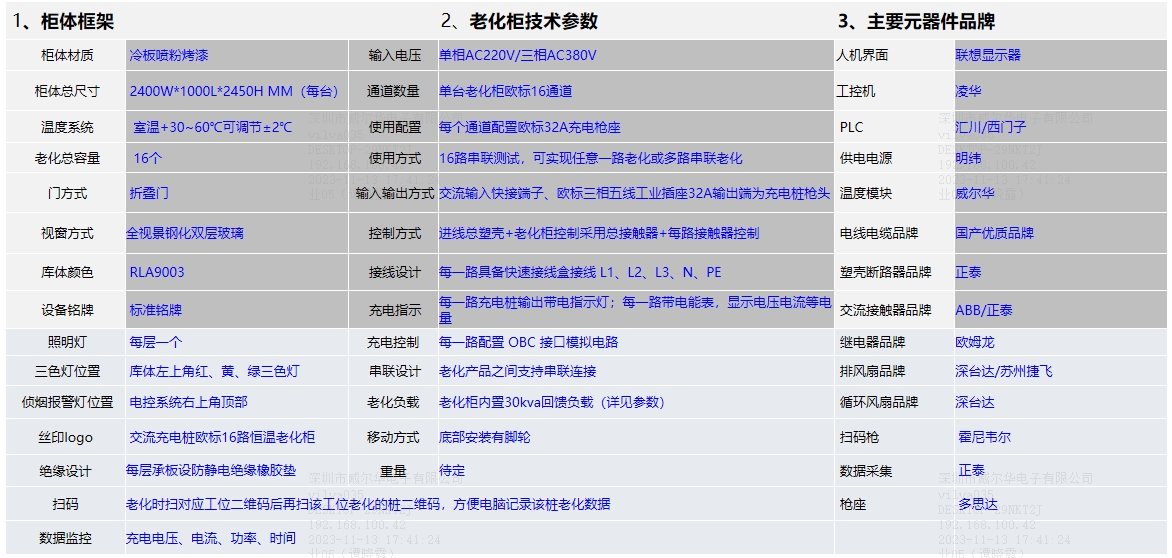

二、老化柜介紹

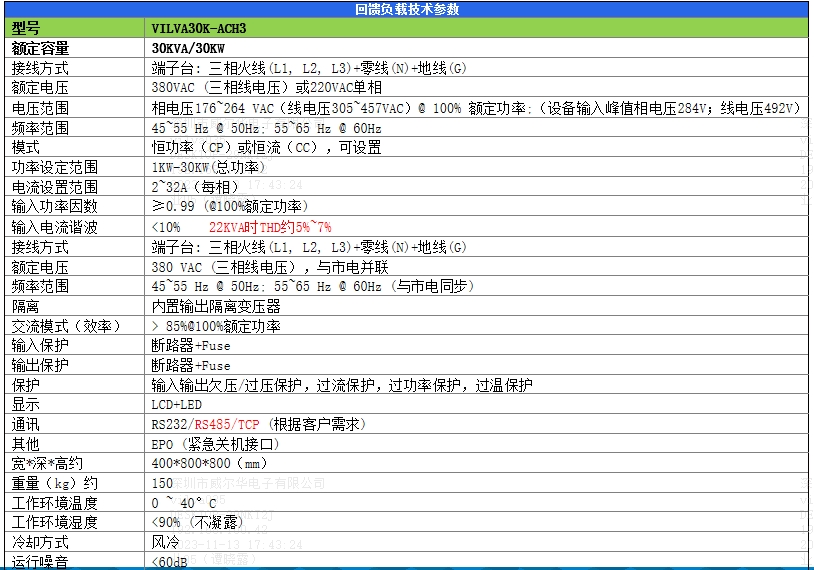

三、回饋負載介紹

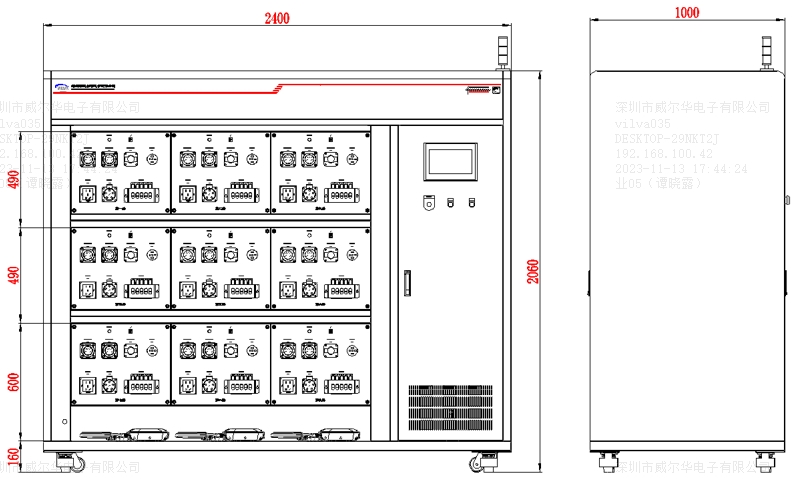

四、結構介紹
